Descripción de Producto
tubería de PVC haciendo UPVC la línea de la línea de producción de tuberías de agua
Plástico de alta calidad de la línea de extrusión de tubería de PVC
Tubo de UPVC línea de producción. Tubo de UPVC extrder. tubería de PVC línea de producción. Máquina de fabricación del tubo de UPVC
Aplicación:
De diámetro 16mm-800mm extrusión de tubería de PVC serie línea de producción se utiliza principalmente en la fabricación de tubos de PVC de plástico con diferentes diámetros y espesor de pared utilizados en la industried tales como la agricultura en la construcción y fontanería, tendido de cables, etc, también denominada línea de producción de tubería de PVC, tubería de PVC que hace la máquina.

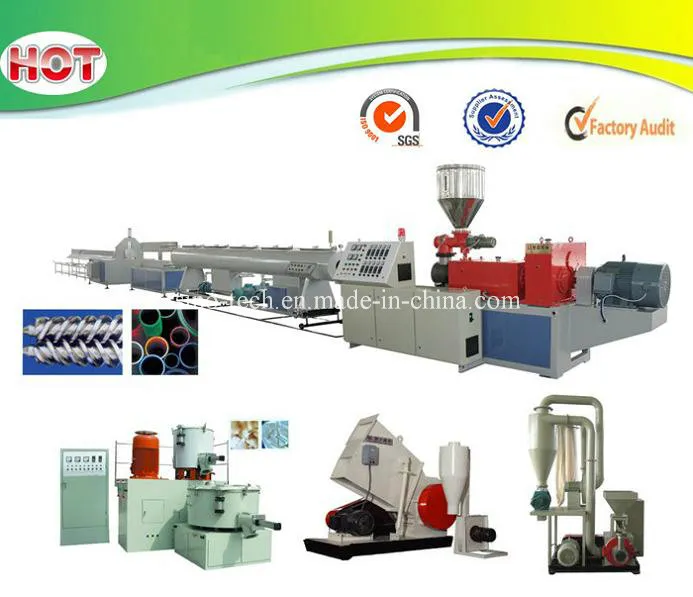

Esta línea de extrusión de tubería de PVC cónica se compone de la extrusora de tornillo doble, el vacío del depósito de calibración, lance, la segadora y juego, etc. la extrusora y acarrear fuera importado adoptar el dispositivo de control de frecuencia de CA, bomba de vacío y haul motores fuera de la adopción de productos de alta calidad. El recorrido de los métodos son dos mordazas, tres -garra, garra, cuatro y seis-claw, etc. Usted puede elegir el tipo de corte de la hoja de sierra o tipo de corte planetaria. Es additionlly conectada con contador de longitud y la intensificación de dispositivo. Esta línea es de un rendimiento fiable y alta producción effeciency
Flujo de proceso
Mezclador Material → → alimentación forzada de la extrusora doble tornillo cónico de la → →molde+calibrador →spay vacío tanque de refrigeración de la impresora →→haul-off →cutter →stacker
El parámetro principal de la línea de maquinaria de pvc de referencia( ).
El número de modelo | -16/63 de PVC | -20/110 de PVC | -50/160 de PVC | -75/250 de PVC | El PVC-110/315 | El PVC-200/450 | El PVC-315/630 | El PVC-500/800 |
Diámetro del tubo | 16-63mm | 20-110mm | 50-160mm | 75-250mm | 110-315mm | 200-450mm | 315-630mm | 500-800mm |
Salida máx. | 120kg/h | 120kg/h | 180 kg/h | 300 kg/h | 450kg/h | 650kg/h | 800kg/h | 1400kg/h |
La tasa de producción | 1.5-15m/min. | 0.8-8m/min. | 0.5-5m/min. | 0.4-4m/min. | 0.3-2m/min. | 0.1-1m/min. | 0.07-0.7m/min. | 0.05-1 m/min. |
Modelo de la extrusora | SJZ-50/105 | SJZ-50/105 | SJZ-55/110 | SJZ-65/132 | SJZ-80/156 | SJZ-92/188 | SJZ-92/188 | SJZ-105/220 |
La potencia del motor | 45 kw | 45 kw | 55kw | 75kw | 105kw | 160kw | 205kw | 305kw |
La altura del centro | 1000 mm. | 1000 mm. | 1000 mm. | 1000 mm. | 1100mm | 1100mm | 1200mm | 1350 mm |
Área de instalación | 22*2.5*2.0m | 24*2.8*2.0m | 24*2.8*2.0m | 30*2.8*2.2m | 35*3.0*2,4 m | 36*3.0*2,4 m | 38*3.2*2,8 m | 42*3.5*3.2 m |
Información técnica:
Las piezas | No. | Nombre | Marca |
El 1 de husillo y cilindro | 1 | El diseño | Diseño alemán |
2 | Principales materiales | 38CrMoALA | |
3 | El tornillo calefacción | Calentamiento de aceite de silicona | |
4 | Calefactor de barril | Calentador de aluminio fundido | |
5 | Barril vacío tiene sistema de agotador | ||
2 piezas de conducción | 1 | Motor principal | La marca Siemens |
2 | caja de transmisión | Las principales marcas en China | |
3 las piezas eléctricas | 1 | Inversor | Marca ABB |
2 | El contactor | La marca Schneider | |
3 | El relé | La marca Schneider | |
4 | Breaker | Marcas Delixi | |
5 | Medidor de temperatura | RKC marca | |
6 | Motor de transporte | Marca Densen | |
7 | El transporte de caja de transmisión | Superficie sólida caja de transmisión | |
8 | bomba de vacío | Marca Yvhuang | |
9 | La bomba de agua | Marca Yvhuang | |
10 | Motor de corte | La marca Siemens | |
11 | PLC. | La marca Schneider | |
4 Piezas mecánicas | Utilizamos máquinas CNC para garantizar la precisión de nuestras piezas mecánicas | ||
Sistema de protección 5 | Disponemos de un conjunto de sistema de protección para nuestras máquinas, tales como: 1 La protección contra sobrecarga 2 protección contra sobrecarga de par 3 de aceite de la alarma de bloqueo de ruta 4 Alarma de sobrecarga de vacío, y así sucesivamente. | ||
Para obtener más información técnica póngase en contacto con nosotros por correo electrónico. |
